KENWOOD L-07D — 異音と回転不良を解消し、最高峰DDプレーヤーの本来の姿を取り戻す
軸受け摩耗による異音と45回転時の高速回転を完全修復。DDモーター分解整備、基板部品交換、全機構クリーニングを実施。
Basic Info
基本情報
| メーカー | KENWOOD（ケンウッド） |
| モデル | L-07D |
| 種別 | アナログレコードプレーヤー（ダイレクトドライブ） |
| 発売年 | 1979年 |
Overview
概要

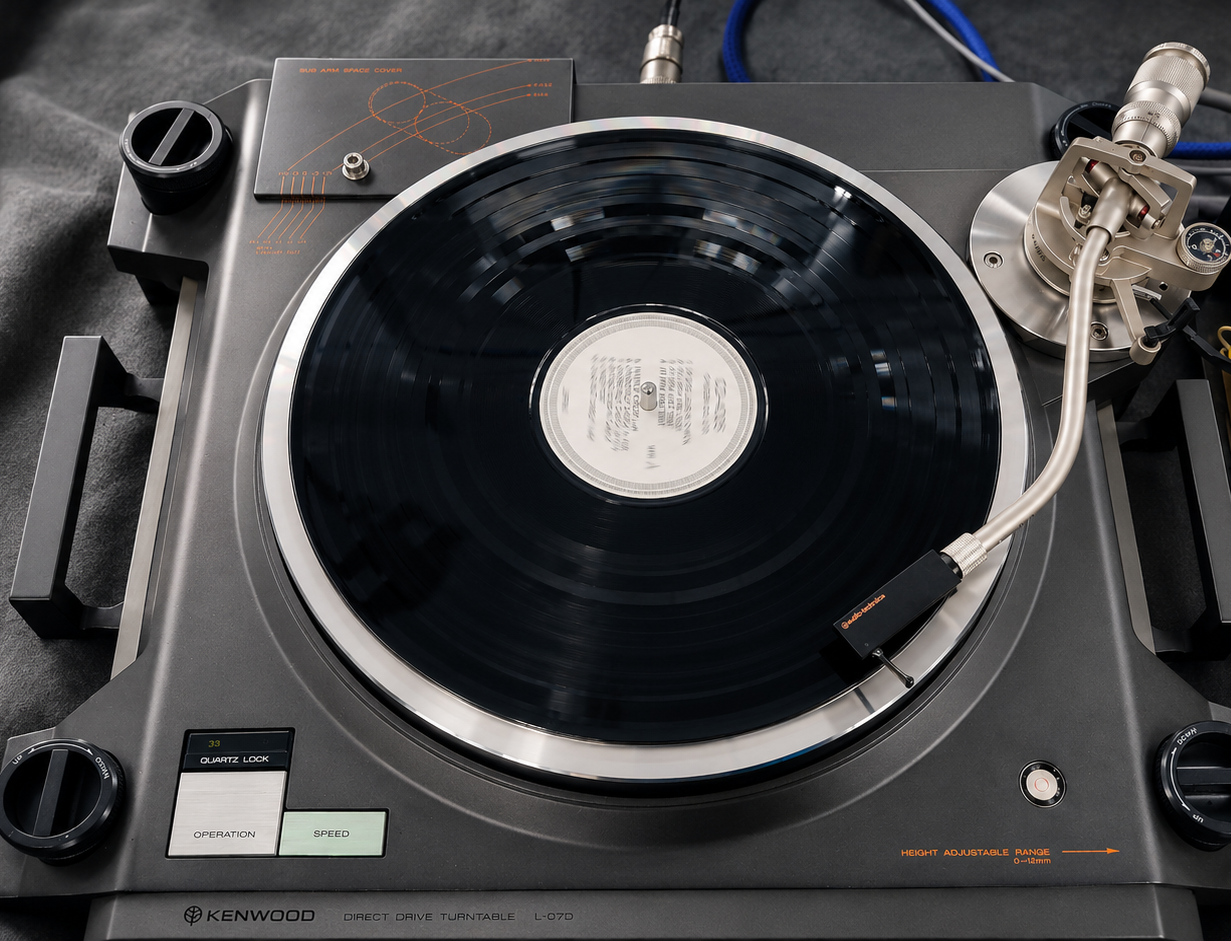

KENWOOD L-07Dは、1979年に発売されたケンウッドのLシリーズ唯一のアナログプレーヤーです。前年のオーディオフェアで公開された試作機R-6197をベースに製品化されたモデルで、ターンテーブルとしての性能を正攻法に追求した設計が特徴です。
最大の技術的特徴は「ダブルLOCK方式」と呼ばれる回転制御です。周波数成分の低い回転変動をクォーツPLLでロックし、レコード針のトレースによって生じるトランジェント（瞬間的）な負荷変動を、慣性モーメント1,025kg・cm²の重量級ターンテーブルで吸収します。ターンテーブルはアルミダイキャスト＋ジュラルミン＋ステンレスの3層構造で、ターンテーブルシートを含む総重量は5.5kgに達します。
キャビネットもARCB樹脂とマホガニーコンブライトの2層構造に硬質アルミフレームをインサートした「メタルインサート複合防振キャビネット」で、本体総重量は約33kg。あえてインシュレーターを排した構造で、回転の反作用による振動を機械的に接地させるという独自のアプローチを採っています。電源部は別筐体のセパレート設計で、ピックアップループへの電磁誘導を排除しています。
当時の定価は350,000円。現在も世界中のアナログオーディオ愛好家から高い評価を受け続けている名機です。
Diagnosis
診断
「軸が擦れて異音がする」「45回転時に高速回転してしまう」
お預かり後の診断で、以下の状態を確認しました。
軸受け部分の摩耗により回転軸が落下し、回転数検知部品（FG検出基板）と干渉して異音が発生していました。この干渉による異常検知の結果、45回転時にサーボ制御が正常に機能せず高速回転状態となっていたことが判明しました。
また、経年によるコントロール基板・電源基板の電子部品の劣化、アーム機構部のグリス劣化、インシュレーター部の汚れの蓄積なども確認されました。
・軸受けボールの摩耗 → 回転軸落下
・FG検出基板との干渉 → 異音発生
・45回転時の高速回転（サーボ制御異常）

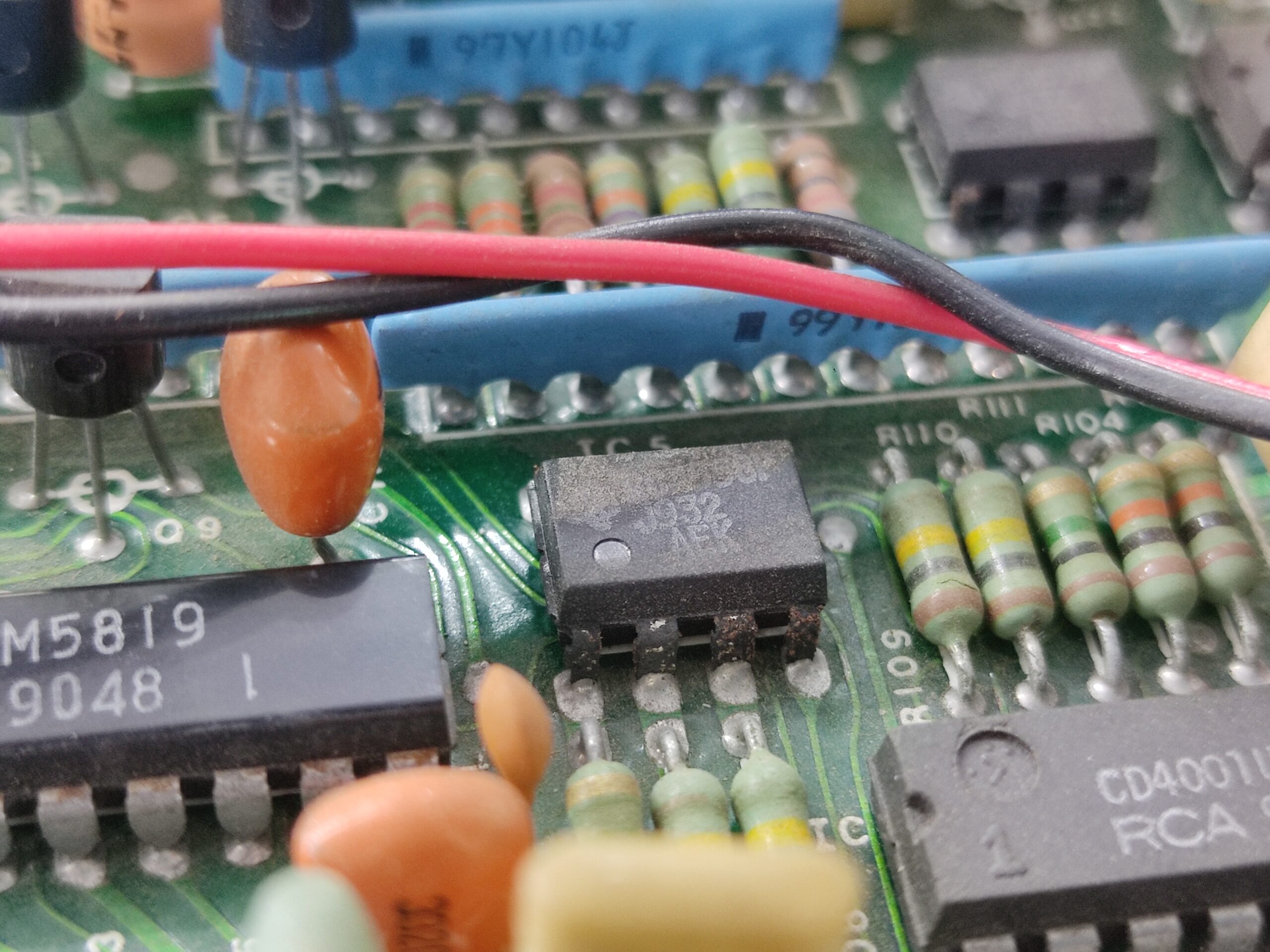

・コントロール基板のIC・コンデンサ劣化
・電源基板の電解コンデンサ・IC劣化

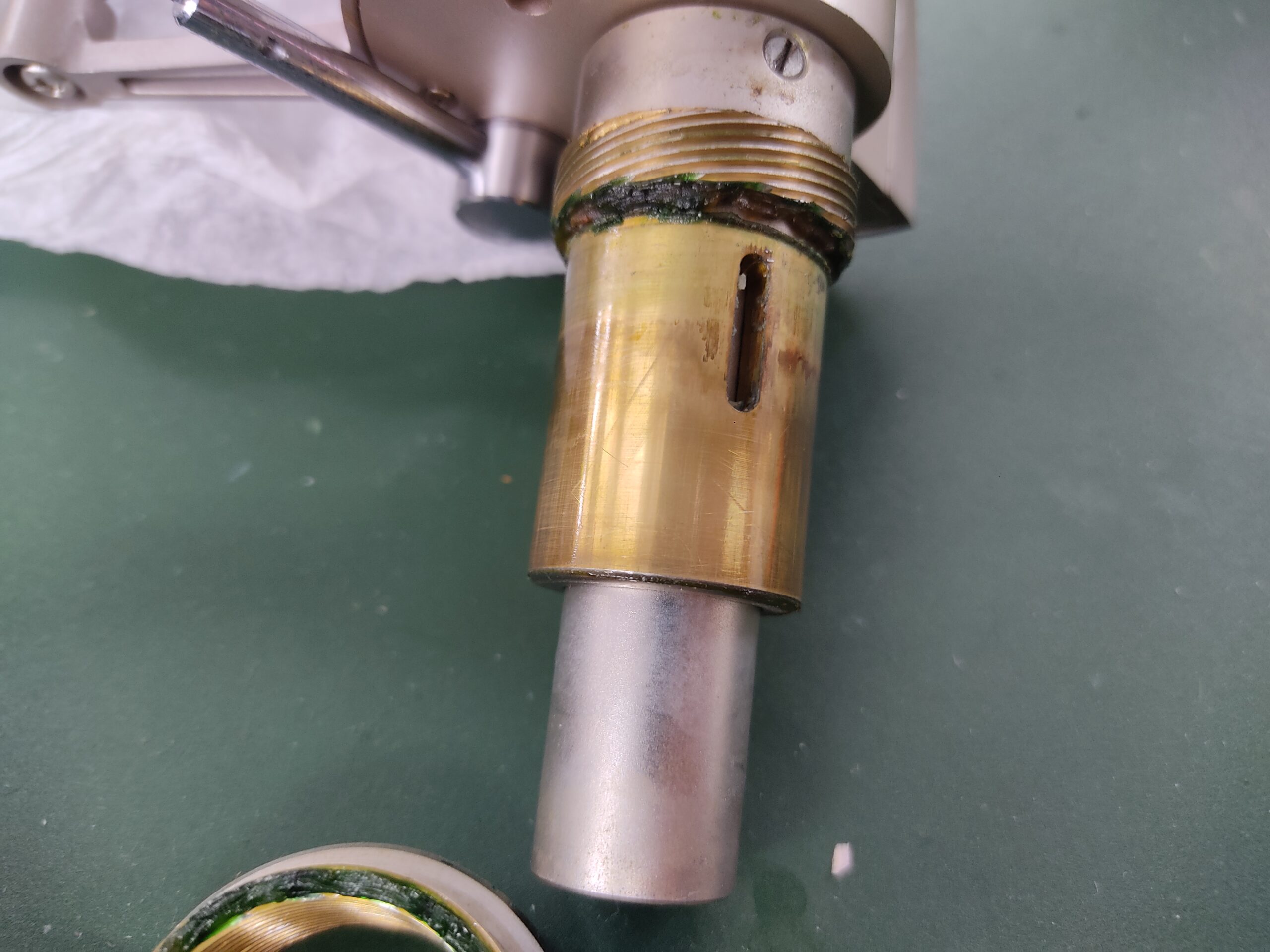

・アーム機構部のグリス劣化
・インシュレーター汚れの蓄積
Repair Process
修理工程
状態確認・診断
指摘症状の再現確認、図面・回路図調査、劣化部品の特定と対応判断、各部の測定を実施しました。
部品選定・調達
製品状態に基づき、適切な交換部品を選定・調達しました。オリジナルの設計意図を尊重しつつ、信頼性の高い現行品を厳選しています。
軸受けボール交換
摩耗した軸受けボール（8mm鋼球）を新品に交換し、回転軸の安定性を回復させました。L-07Dの重量級ターンテーブルを支える要となる部分です。
DDモーター分解クリーニング
ダイレクトドライブモーターを完全分解し、内部の汚れや古いオイルを除去。新オイルを塗布し、回転部のスムーズな動作を回復しました。

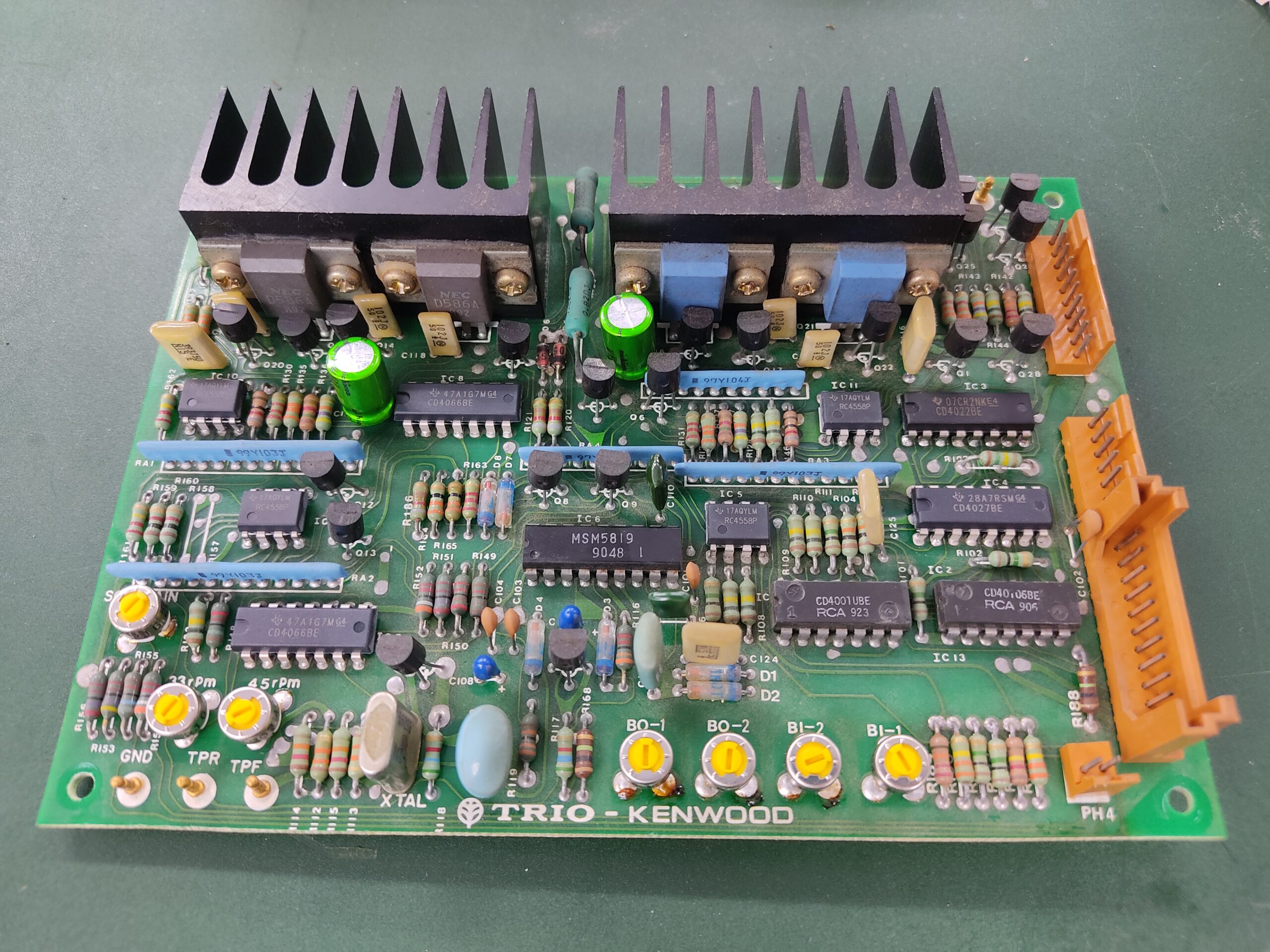

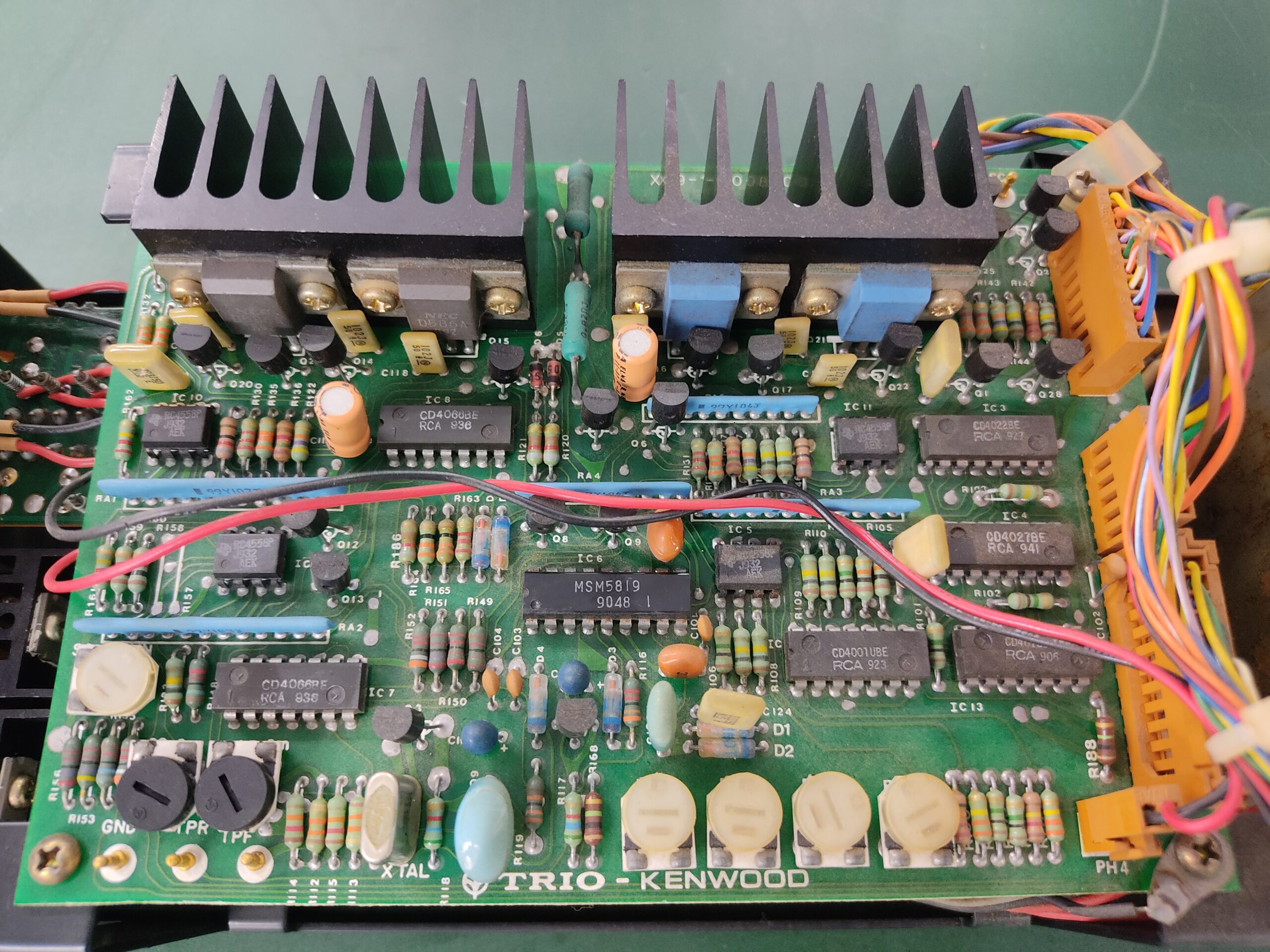

コントロール基板 部品交換
IC（CD4022BE、CD4027BE、CD4066BE、TL431CP、RC4558P）、電解コンデンサ（Nichicon FW/FG/ES）、タンタルコンデンサ、半固定抵抗（コパル電子 RJ-6P各種）を交換。PLLサーボの安定した制御を確保しました。
電源基板 部品交換
電源基板の電解コンデンサとICを交換し、安定した電源供給を確保しました。ヒューズも新品に交換しています。
アーム機構部・インシュレーター クリーニング

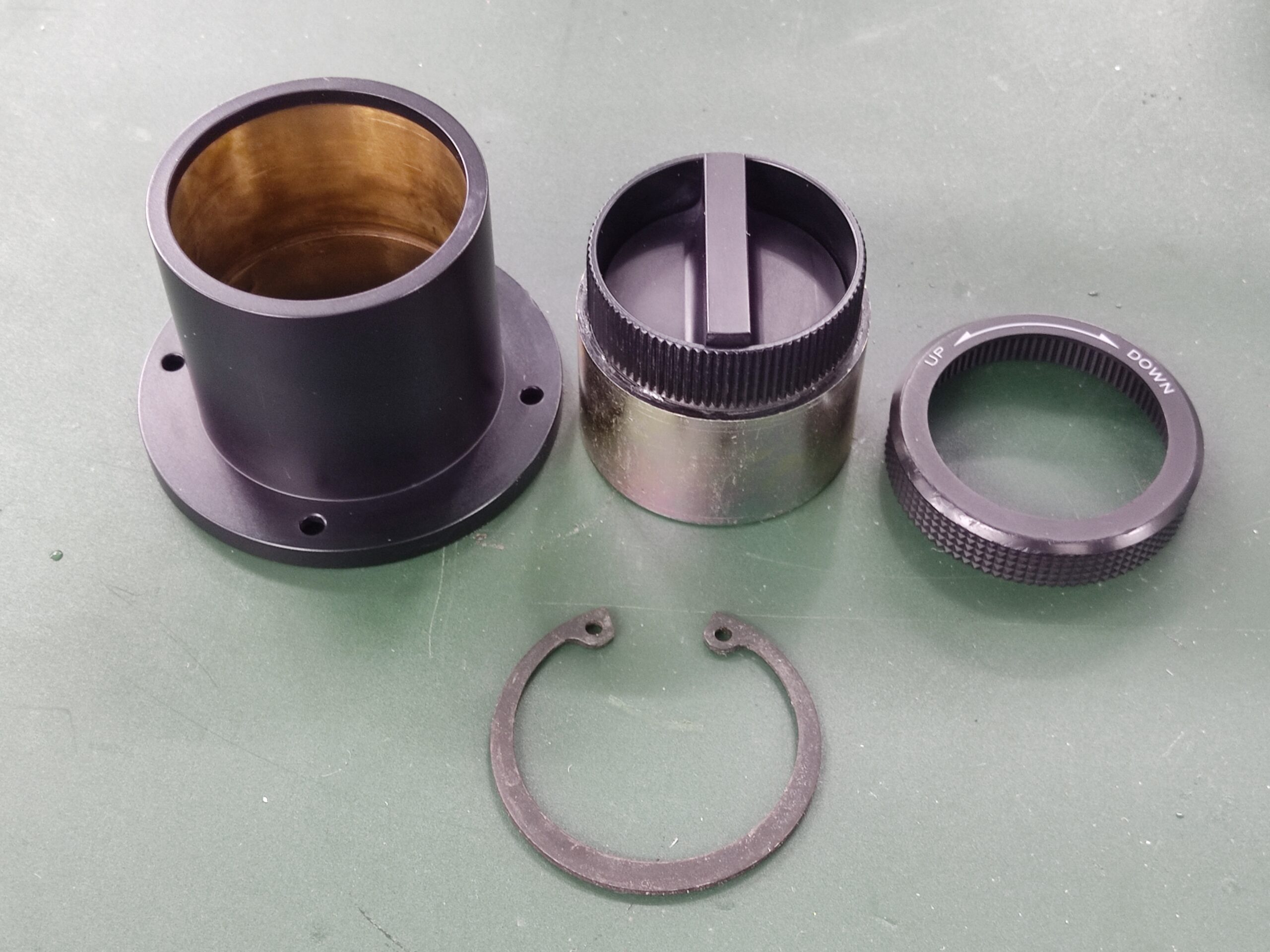

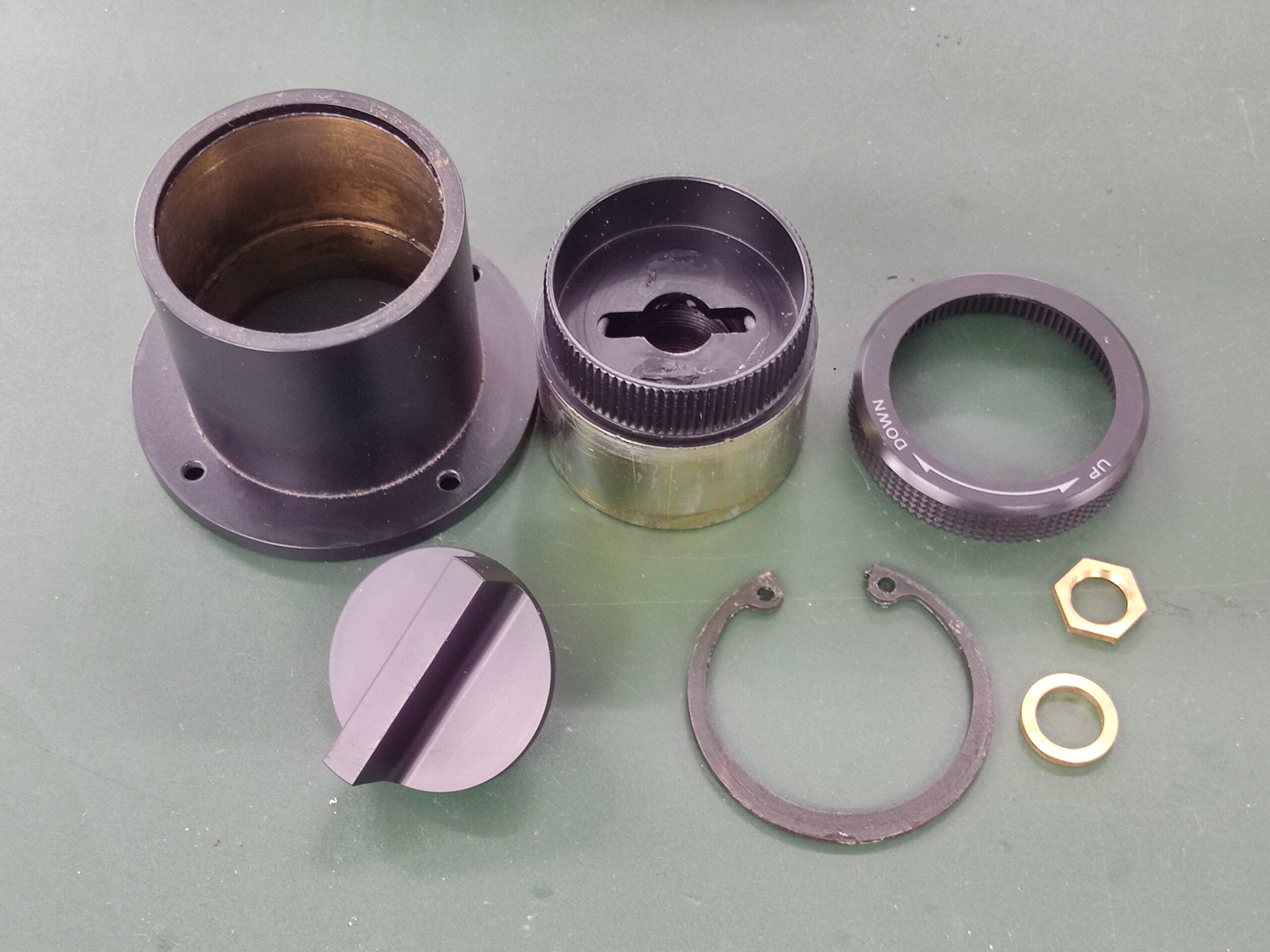

トーンアーム機構部の劣化したグリスを除去し、新しいグリスを塗布。インシュレーターも分解クリーニングを行い、高さ調整機構の動作を回復しました。
回路調整・動作チェック
各部の回路調整をL-07Dサービスマニュアルに基づいて実施。PLLロック調整（33.3回転/45回転）、ワウフラッター調整を行い、音出しテストで正常動作を確認しました。
エージング・最終確認
50時間の長時間エージングを実施し、動作の安定性を確認。最終的な音出し確認と外装点検を経て完了としました。
▼ 修理前（お預かり時）の状態
▼ 修理後の状態
▼ 調整・測定
Parts
交換部品リスト
| 品名 | 数量 |
|---|---|
| IC（CD4022BE / CD4027BE / CD4066BE / TL431CP / RC4558P / CD4001UBE / CD40106BE） | 12 |
| 電解コンデンサ（FW 50V 100μF / FG 35V 22μF / ES 50V 10μF） | 6 |
| フィルムコンデンサ（EOL 100V 0.003μF / 0.01μF） | 2 |
| タンタルコンデンサ | 2 |
| 半固定抵抗（RJ-6P 20kΩ / 100kΩ / 200kΩ） | 7 |
| ヒューズ（250V 2A） | 2 |
| 鋼球（8mm） | 1 |
Results
修理結果
動作改善点
・異音の完全解消
・45回転時の正常動作を確認
・回転数の安定性向上（±0.1%以内）
・回転動作のスムーズ化
・アーム機構・インシュレーターの動作回復
修理完了後、L-07Dサービスマニュアルに基づき以下の検査・調整を実施し、全項目の正常動作を確認しました。

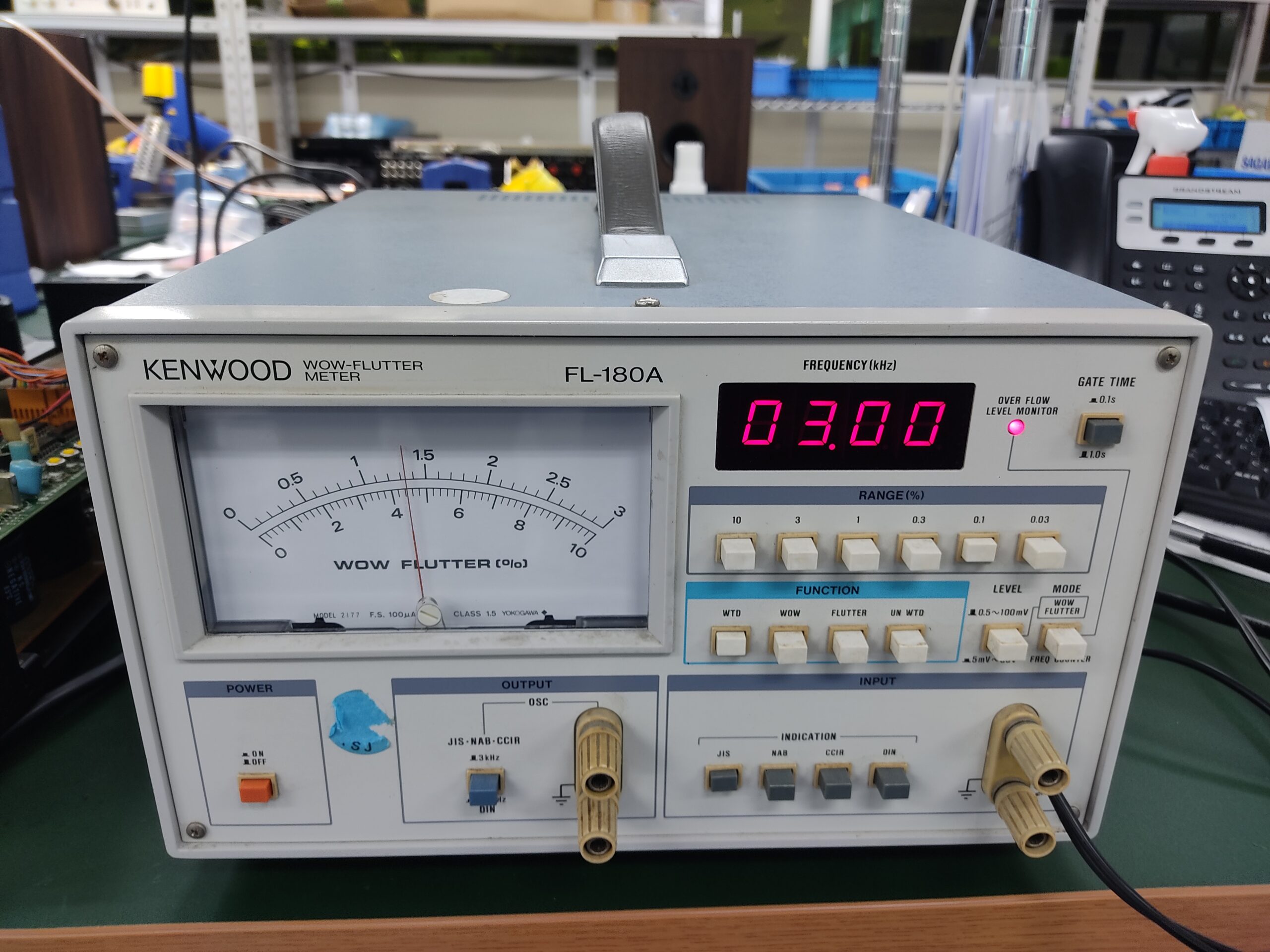

・ワウフラッタメーターで最小値に調整

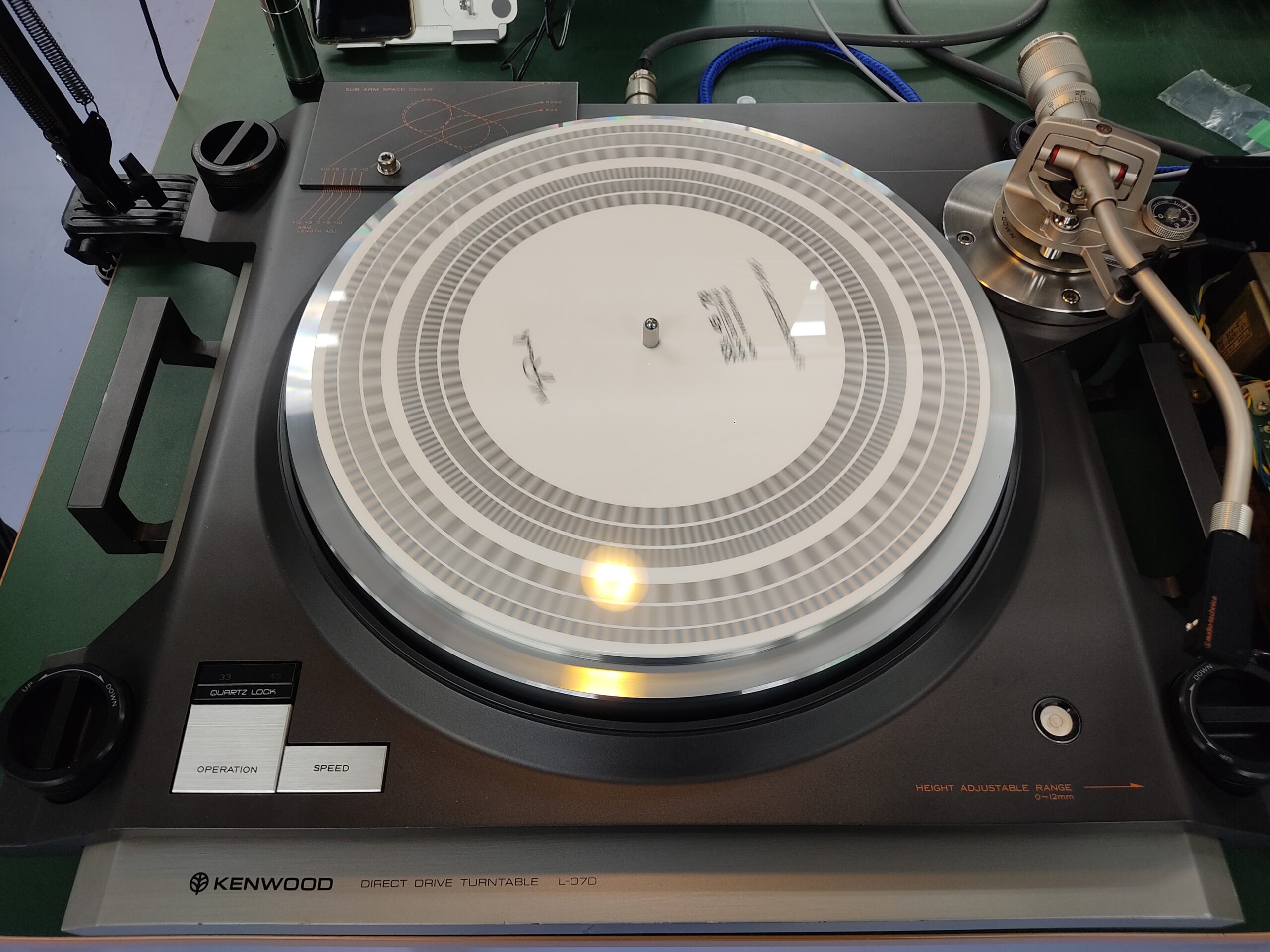

・ストロボで33⅓回転確認
・ストロボで45回転確認
・回転時のモーター異音確認
・アーム機構の確認（高さ調整・リフター動作）
・針圧確認（ウエイト適正動作）
・ディスクでのトラッキング・トレース性能確認
・外装点検
・長時間エージング（50時間）
Technician Comment
技術者コメント
担当技術者
Crafted Audio Services
今回のL-07Dでは、軸受け部の摩耗により回転軸の位置が下がり、FG検出基板との干渉が発生していました。これが異音や45回転時の回転異常につながっていたと考えられます。
軸受け部の修復と調整に加え、制御基板まわりの劣化部品も交換し、修理後は回転状態・異音の有無・各動作を確認しました。長時間のエージングも行い、安定した状態でお使いいただけるよう仕上げています。
L-07Dのような重量級ダイレクトドライブプレーヤーは、機械精度と制御回路の両方が重要です。異音や回転不良などの症状がある場合、原因が単純な部品劣化だけでなく、軸受け・回転検出部・制御基板など複数箇所に及んでいるケースもあります。
Crafted Audio Servicesでは、症状だけで判断するのではなく、機器の構造や設計意図を踏まえながら状態を確認し、必要な整備をご提案しています。KENWOOD L-07Dをはじめ、レコードプレーヤーの異音・回転不良・動作不良などでお困りの場合は、お気軽にご相談ください。
